Ventilator de tubulatură: cum alegi diametrul și debitul

Un ventilator de tubulatură se montează pe traseul tubului de aerisire, între două bucăți de tub, și împinge aerul până la gura de evacuare. Îl alegi când un ventilator pus în perete nu face față: baia este în mijlocul casei, tubul are câțiva metri și coturi sau vrei ca motorul să stea în pod, departe de cameră. Dacă încăperea are perete exterior, un ventilator de baie montat direct în perete este mai simplu.

Ghidul explică diferența dintre un ventilator axial, unul cu flux mixt și unul centrifugal, arată cum alegi diametrul (100, 125, 150 sau 200 mm) și debitul, cât se pierde pe fiecare metru de tub și cum se face montarea. La final sunt șase modele care se vând acum pe eMAG, pentru băi și bucătării fără perete exterior, beciuri și ateliere.

Nu am testat noi produsele; recomandările pornesc de la fișele tehnice de pe eMAG și de la datele producătorilor. Am ales doar modele aflate în stoc la data documentării, toate vândute de magazine partenere, și nu trecem prețuri, pentru că se schimbă de la o zi la alta. Felul în care lucrăm este descris pe pagina cum alegem produsele, iar celelalte ghiduri despre aerisire sunt în categoria Ventilație.

Ventilator de tubulatură: recomandările pe scurt

Ventilator de tubulatură: cum alegi

Un ventilator de tubulatură, numit și ventilator inline, ventilator tubular sau ventilator de conductă, nu are grilă și nu se vede din cameră.

Ventilator axial de tubulatură, cu flux mixt sau centrifugal

Ventilatorul axial are o elice care împinge aerul drept înainte, de-a lungul tubului. Mută mult aer la un consum mic, dar la presiune mică, deci se potrivește pe un tub scurt și drept. Cu câțiva metri de tub și două coturi în față, debitul lui scade mult.

Ventilatorul centrifugal, numit și radial, are un rotor care aruncă aerul spre margine, iar carcasa îl întoarce pe direcția tubului. Dă cea mai mare presiune dintre cele trei tipuri și își ține debitul pe un traseu lung, cu coturi și grile. În schimb, este voluminos: la Vents VK 125, producătorul dă carcasei un diametru de 250 mm, la un racord de 125 mm.

Ventilatorul cu flux mixt, căruia fișele Turbionaire îi spun helicocentrifugal, stă între cele două: aerul intră pe axă, ca la un axial, și iese oblic, ca la un centrifugal. Are presiune mai mare decât un axial și rămâne destul de compact cât să încapă deasupra unui tavan fals. Într-o casă este, de cele mai multe ori, alegerea potrivită când tubul are mai mulți metri sau coturi.

Diametru: 100, 125, 150 sau 200 mm

Cifra din denumire este diametrul tubului pe care se montează ventilatorul. Dacă tubul există deja, măsoară-l și comandă aceeași mărime. În cele două căutări făcute pe eMAG pentru acest ghid, cele mai multe modele erau de 100, 125 și 150 mm, iar de 160 și de 200 mm am văzut câte unul singur.

Dacă tubul încă nu este pus, alege un diametru mai mare. La același debit, aerul trece mai încet, deci se pierde mai puțină presiune și se aude mai puțin: printr-un tub de 125 mm, viteza este cu peste o treime mai mică decât printr-unul de 100 mm.

Debit: câți m³/h îți trebuie

Debitul arată cât aer mută ventilatorul într-o oră și se socotește din volumul încăperii înmulțit cu numărul de schimburi de aer pe oră. Ca orientare, ghidul de selecție al producătorului Blauberg dă 5-9 schimburi pe oră pentru baie și 6-12 pentru bucătărie. Calculul pe camere este în ghidul despre sistemul de ventilație al casei.

Cifra din fișă este debitul maxim, măsurat fără tub în fața ventilatorului. Pe traseu rămâne mai puțin, așa că la un tub lung iei un model cu debit vizibil mai mare decât îți iese din calcul.

Pierderea de presiune pe tub și la coturi

Fiecare metru de tub frânează aerul, iar pierderea se măsoară în pascali pe metru (Pa/m). Crește repede cu debitul și scade repede cu diametrul. Cifrele de mai jos, în Pa/m, sunt orientative, pentru tub rotund, rigid, din tablă, calculate cu formula de frecare publicată de Engineering ToolBox. Prin tubul flexibil, cu pereți ondulați, se pierde mai mult.

Coturile se adaugă la socoteală: după coeficienții din aceeași sursă, un cot de 90° cu rază largă înseamnă cam cât 1-3 metri de tub drept, iar unul în unghi drept, fără rază, cât 5-7 metri. Grila de la exterior și clapeta antiretur frânează și ele aerul.

Un exemplu: 100 m³/h dintr-o baie, pe 6 metri de tub de 100 mm cu două coturi largi, cer în jur de 15-20 Pa, fără grilă. Pe tub de 125 mm, același traseu cere cam o treime. Ce debit dă ventilatorul la această presiune vezi în curba debit-presiune din fișa producătorului, pe care paginile de magazin o publică rar.

Zgomot

Un ventilator de tubulatură se aude prin carcasă, acolo unde este montat, și prin tub, la gura de aerisire din cameră. Fișele modelelor de mai jos dau între 36 și 59 dB, dar producătorii nu măsoară toți la fel: Vents dă zgomotul la 3 metri, iar alte fișe nu spun distanța.

Zgomotul scade când aerul curge încet. Engineering ToolBox dă 4-7 m/s ca viteză maximă în tuburile principale ale instalațiilor de confort, iar prin tubul de 100 mm, 200 m³/h înseamnă deja 7 m/s. Mai ajută un model cu două viteze, ținut pe treapta mică, și un atenuator de zgomot sau o bucată de tub flexibil izolat între ventilator și cameră.

Montarea ventilatorului în tubulatură

Ventilatorul se prinde între două bucăți de tub, în sensul în care vrei să meargă aerul: același model scoate aer sau aduce aer, după cum îl așezi. Racordurile se strâng cu coliere, iar îmbinările se etanșează cu bandă de aluminiu. Prinde-l de o grindă sau de perete, ca să nu atârne de tub, și lasă-l într-un loc la care poți ajunge, pentru că rotorul se curăță din când în când.

Într-un pod rece, izolează tubul prin care trece aer umed, altfel face condens, și dă-i o pantă ușoară spre exterior. Dacă tubul dă într-o coloană comună, pune o clapetă antiretur. Legătura la rețea o face un electrician.

Ventilator de tubulatură cu flux mixt: modele de 100, 125 și 150 mm

1. Turbionaire CONNECT TC100S

CONNECT TC100S este un ventilator de tubulatură cu elice helicocentrifugală, adică flux mixt, pentru tub de 100 mm. Are două viteze, alese dintr-un buton de selectare: fișa dă 160 m³/h pe treapta mică și 210 m³/h pe cea mare.

Motorul are rulmenți cu bile și protecție termică. Descrierea spune că ventilatorul se scoate din cleme fără să desfaci tubulatura, lucru util la curățare.

• Tip: ventilator de tubulatură cu flux mixt (in-line)
• Racord: tub de 100 mm
• Viteze: două
• Debit: 160 m³/h și 210 m³/h
• Zgomot: 49 dB și 53 dB
• Putere: 35 W
• Protecție: IPX4, protecție termică a motorului
• Dimensiuni: 297 x 234 x 177 mm, 1,78 kg

Minusuri: la 49 dB pe treapta mică, declară mai mult zgomot decât Vents 100 VKO1 (36 dB), iar singura recenzie de pe eMAG spune că se aștepta să fie mai silențios. Fișa nu dă presiunea.

Este alegerea noastră principală pentru un tub de 100 mm cu câțiva metri și coturi, de la o baie sau o bucătărie fără perete exterior.

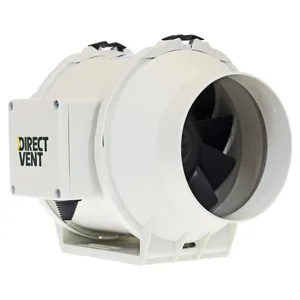

2. Vents TT 125

TT 125 este modelul Vents cu flux mixt pentru tub de 125 mm. Tabelul de pe eMAG dă 280 m³/h, 37 W și 36 dB la viteza mare, iar producătorul trece și treapta mică, de 220 m³/h la 23 W.

Potrivit producătorului, se montează în orice poziție. Pe tub de 125 mm, aerul trece mai încet decât pe unul de 100 mm, deci pierde mai puțin pe traseu.

• Tip: ventilator de tubulatură cu flux mixt (in-line)
• Racord: tub de 125 mm
• Viteze: două
• Debit: 280 m³/h la viteza mare; 220 m³/h la viteza mică, potrivit producătorului
• Putere: 37 W la viteza mare
• Zgomot: 36 dB
• Protecție: IPX4
• Dimensiuni: 246 x 167 mm

Minusuri: descrierea de pe pagina eMAG este a altui ventilator (Lindab Vent4U de 125 mm), cu alte cifre decât tabelul de specificații, iar denumirea îl numește axial, deși producătorul îl dă cu flux mixt. Cere vânzătorului să confirme modelul înainte să comanzi.

Se potrivește unui traseu mai lung pe tub de 125 mm, de exemplu de la o baie din mijlocul casei până la peretele exterior.

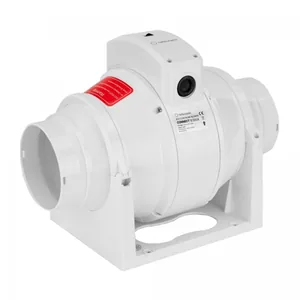

3. Turbionaire CONNECT TC150S

TC150S este varianta de 150 mm din aceeași serie CONNECT. Are construcția modelului TC100S, cu elice cu flux mixt și două viteze, dar mută de peste două ori mai mult aer: 430 m³/h pe treapta mică și 520 m³/h pe cea mare.

Puterea este de 50 W. Motorul are rulmenți cu bile și protecție termică, iar la utilizare fișa trece spații comerciale, depozite, mansarde și pivnițe.

• Tip: ventilator de tubulatură cu flux mixt (in-line)
• Racord: tub de 150 mm
• Viteze: două
• Debit: 430 m³/h și 520 m³/h
• Zgomot: 50 dB și 59 dB
• Putere: 50 W
• Protecție: IPX4, protecție termică a motorului
• Dimensiuni: 307 x 256 x 200 mm, 2,57 kg

Minusuri: 59 dB pe treapta mare este cel mai mare zgomot declarat din acest ghid, deci cere un loc departe de dormitoare. Fișa nu dă presiunea.

Merită luat în calcul când ai nevoie de debit mare pe tub de 150 mm, într-o mansardă, o pivniță sau un spațiu comercial.

Ventilator axial de tubulatură și ventilator centrifugal: câte un model

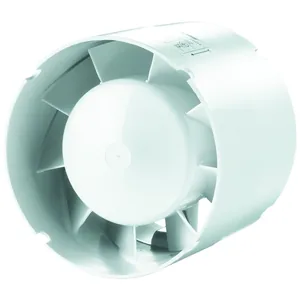

4. Vents 100 VKO1

100 VKO1 este un ventilator axial in-line, mic, care se montează în conductă: intră în interiorul unui tub de 100 mm. Fișa dă 107 m³/h, 14 W și 36 dB.

Descrierea spune că merge pe tub din PVC sau flexibil și că două bucăți se pot monta în serie. Motorul are protecție la supraîncălzire și este gândit pentru funcționare continuă.

• Tip: ventilator axial de tubulatură (in-line)
• Racord: tub de 100 mm
• Debit maxim: 107 m³/h
• Zgomot: 36 dB
• Putere: 14 W
• Turație: 2300 rpm
• Protecție: IPX4, protecție la supraîncălzire
• Material: plastic ABS, 0,41 kg

Minusuri: are o singură viteză și cel mai mic debit din listă. Fiind axial, pierde repede din debit pe un tub lung sau cu coturi.

Ajunge pentru o baie mică, legată de exterior printr-un tub scurt și drept.

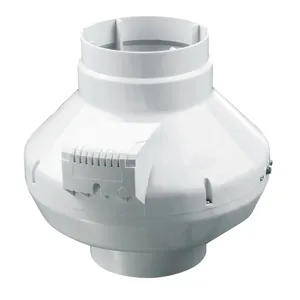

5. Vents VK 125

VK 125 este un ventilator centrifugal in-line pentru tub de 125 mm, cu rotor cu palete înclinate înapoi și carcasă din plastic. Denumirea de pe eMAG dă 355 m³/h, 61 W și 2800 rpm.

Se montează vertical sau orizontal, pentru evacuare sau pentru aport de aer, și are protecție la supraîncălzire cu repornire automată, toate trecute în descriere. Turația se reglează cu un variator, la care se pot lega mai multe ventilatoare.

• Tip: ventilator centrifugal de tubulatură (in-line)
• Racord: tub de 125 mm
• Debit: 355 m³/h, potrivit denumirii de pe eMAG
• Putere: 61 W, potrivit denumirii
• Turație: 2800 rpm
• Zgomot: 47 dB
• Protecție: IP44, protecție la supraîncălzire cu repornire automată
• Montare: verticală sau orizontală

Minusuri: tabelul de specificații de pe eMAG are doar patru rânduri, iar debitul, puterea și clasa IP apar numai în denumire. Producătorul dă pentru VK 125 cifre puțin diferite (340 m³/h, 63 W), iar pagina nu are nicio recenzie.

Este alegerea pentru un traseu lung, cu multe coturi, unde un model axial sau cu flux mixt ar pierde prea mult din debit.

Ventilator de tubulatură de 200 mm: un model cu motor EC

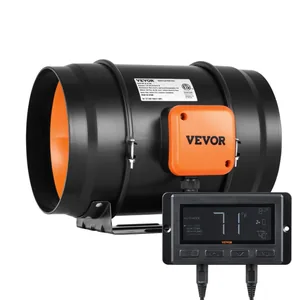

6. Vevor Controller 200 mm

Modelul Vevor de 200 mm (8 inch) are motor EC și un controler de viteză care, potrivit descrierii, reglează singur turația după temperatură și umiditate. Descrierea dă 1371 m³/h, 68 W, 2800 rpm și o presiune de 300 Pa.

În pachet vin coliere din oțel inoxidabil, chingi de suspendare și garnituri din cauciuc împotriva vibrațiilor, iar ventilatorul se agață sau se prinde de perete. Pagina îl prezintă pentru evacuarea căldurii, a umezelii și a fumului din sere, încăperi cu echipamente electronice, bucătării și subsoluri.

• Tip: ventilator de tubulatură in-line, cu motor EC
• Racord: tub de 200 mm
• Debit maxim: 1371 m³/h
• Putere: 68 W
• Presiune: 300 Pa
• Comandă: controler de viteză, cu reglare după temperatură și umiditate
• Protecție: IP44, potrivit denumirii
• Dimensiuni: 304 x 240 x 275 mm, 2,9 kg
• În pachet: coliere, chingi de suspendare, garnituri antivibrații

Minusuri: zgomotul este dat în două feluri, „cel mult 50 dB” și „aproximativ 39 dB”, fără distanța de măsurare. Tabelul de specificații are puține rânduri, restul cifrelor sunt doar în descriere, iar pagina nu are nicio recenzie.

Are rost într-un atelier, într-o seră sau într-un subsol mare, unde este loc pentru tub de 200 mm.

Întrebări frecvente despre ventilatoarele de tubulatură

Ce ventilator de tubulatură pun pe o țeavă de 110 mm?

În cele două căutări făcute pe eMAG pentru acest ghid nu a apărut niciun model de 110 mm. Țeava PVC de canalizare de 110 mm are în interior cam 104-106 mm, așa că pe ea se pune un ventilator de 100 mm, cu câte o reducție de la 110 la 100 mm la capete sau cu racordul etanșat cu bandă.

Ce ventilator de tubulatură are 500 sau 1000 m³/h?

Dintre modelele de mai sus, Turbionaire CONNECT TC150S dă 520 m³/h pe treapta mare, iar Vevor de 200 mm, 1371 m³/h. Debitele acestea cer tub de 150 sau de 200 mm: printr-un tub de 100 mm, 500 m³/h ar însemna zeci de pascali pierduți pe fiecare metru.

Se poate regla turația unui ventilator de tubulatură?

Modelele Turbionaire CONNECT și Vents TT 125 au două viteze din fabrică. La Vents VK 125, descrierea spune că turația se reglează cu un variator, iar Vevor vine cu propriul controler. Înainte să pui un variator pe alt model, caută în fișa lui dacă motorul îl acceptă.

Ventilator de tubulatură: ce alegem, pe scurt

Pe un tub de 100 mm cu câțiva metri și coturi, recomandarea noastră principală este Turbionaire CONNECT TC100S. Dacă încă poți alege tubul, pune 125 mm și Vents TT 125, după ce vânzătorul confirmă modelul. Pentru un tub scurt și drept ajunge Vents 100 VKO1, iar pentru un traseu lung, cu multe coturi, Vents VK 125. TC150S și Vevor de 200 mm sunt pentru debite mari, în spații unde zgomotul deranjează mai puțin.

Un ventilator de tubulatură dă afară aer cald: dacă vrei să păstrezi iarna o parte din căldură, citește și despre ventilatorul cu recuperare de căldură. Într-un beci în care umezeala rămâne mare și după aerisire, ajută un dezumidificator.
