Ventilator centrifugal: ce este, tipuri și cum alegi

Un ventilator centrifugal, numit și radial, trage aerul prin centrul rotorului și îl aruncă spre margine, de unde carcasa îl scoate cu presiune mai mare decât la un ventilator axial. De aceea se pune acolo unde aerul trebuie împins printr-un tub lung, printr-un filtru, prin vatra unei forje sau prin duza unui arzător.

Ghidul e scris pentru cine are un atelier, o forjă mică sau un arzător pe ulei ars, scoate fum ori aer cald dintr-o hală sau caută o suflantă de 12 V ori de 220 V. Explică debitul și presiunea, tipurile de rotor și ventilatorul tangențial și se încheie cu șase modele care se vând acum pe eMAG. Pentru aerisirea casei, pornește de la ghidul despre sistemul de ventilație pentru casă.

Nu am testat noi produsele; recomandările pornesc de la fișele tehnice de pe eMAG și de la datele producătorilor. Am ales doar modele aflate în stoc la data documentării și nu trecem prețuri, pentru că se schimbă des. Toate cele șase sunt vândute de magazine partenere ale eMAG.

Ventilator centrifugal: recomandările pe scurt

Ventilator centrifugal: ce este și cum funcționează

Rotorul arată ca o roată cu palete. Aerul intră pe la mijloc, pe direcția axului, iar paletele îl aruncă spre exterior. Carcasa, de cele mai multe ori în formă de melc, strânge aerul și îl trimite printr-o gură așezată în unghi drept față de intrare. Pe drum aerul capătă presiune, așa că poate trece de un tub lung, de coturi, de un filtru sau de un strat de cărbune.

Ventilatorul axial are o elice care împinge aerul drept înainte, pe direcția axului. Mută mult aer, dar la presiune mică, deci pierde repede din debit când are în față un tub sau un filtru.

Ventilator centrifugal: tipuri de rotor și de alimentare

Rotor cu palete curbate înainte (sirocou)

Are multe palete înguste, curbate în sensul de rotație, și seamănă cu o colivie. Dă mult aer la o turație mică, ocupă puțin loc și e relativ silențios, dar presiunea rămâne mică sau medie. Se încarcă ușor cu praf, așa că se pune pe aer curat. Turbionaire CIT 120T are un astfel de rotor, potrivit descrierii de pe eMAG.

Rotor cu palete orientate înapoi

Paletele sunt mai puține, mai lungi și înclinate invers față de sensul de rotație. Rotorul merge mai repede și are un randament mai bun, de aceea îl găsești la ventilatoarele de tubulatură și la cele industriale mai mari, cum este Airtechnic HP 250.

Rotor cu palete drepte, radiale

Paletele pleacă drept din ax, ca spițele unei roți. Randamentul e mai mic, dar praful și așchiile nu se prind de ele, așa că acest rotor se folosește la exhaustoarele de rumeguș și la transportul de material prin tub.

Ventilator centrifugal 220V, trifazic sau 12V

Modelele monofazice, de 220-230 V, merg la priza obișnuită. Cele trifazice cer o rețea de 380-400 V, cum au halele și o parte dintre ateliere. Suflantele de 12 V au motor de curent continuu și merg de la un acumulator sau de la un alimentator de rețea. Turația lor se reglează ușor, dar sunt mici: le folosești la foc, nu ca să aerisești o încăpere.

Ventilator tangențial: ce este și unde îl găsești

Ventilatorul tangențial, numit și cilindric, are un rotor lung, ca un cilindru cu palete, cât lățimea aparatului. Aerul intră pe o parte a cilindrului și iese pe cealaltă, pe toată lungimea, ca o perdea lată și uniformă. Presiunea este mică, deci nu se pune pe tub.

Îl găsești în unitatea interioară a unui aparat de aer condiționat split, în perdelele de aer de la uși și în multe ventilatoare de tip turn și convectoare cu ventilator. Ca piesă de schimb se caută după lungimea și diametrul rotorului, după sensul de rotație și după motorul aparatului.

Ventilator centrifugal: cum alegi

Debit și presiune: m³/h și Pa

Debitul, în m³/h, spune cât aer mută ventilatorul într-o oră. Presiunea, în pascali, spune cât de tare poate împinge aerul printr-un obstacol. Cele două depind una de alta: cu cât traseul are mai multă rezistență, cu atât debitul scade. Cifra de debit dintr-un anunț este, de regulă, debitul maxim, cu gura liberă, iar presiunea maximă se atinge când aerul aproape nu mai trece.

Debitul real pe traseul tău îl afli din curba debit-presiune a producătorului. Pagina eMAG a modelului Turbionaire CIT 120T are o astfel de curbă, ca imagine; fișele celorlalte modele din listă nu dau nici măcar presiunea maximă.

Turație și număr de poli

La același rotor, debitul crește odată cu turația, iar presiunea crește și mai repede. Un motor cu 2 poli se învârte cu aproape 3000 rpm la 50 Hz (CIT 120T are 2850 rpm), unul cu 4 poli cu aproape 1500 rpm; Airtechnic HP 250, de exemplu, are 1450 rpm. Motorul mai lent are nevoie de un rotor mai mare pentru același aer.

Protecție IP, clasă de izolație și temperatura aerului

IP44 înseamnă protecție la stropi de apă și la corpuri mai mari de 1 mm; IP55 adaugă protecție la praf și la jeturi de apă, deci se potrivește mai bine într-un atelier prăfuit. Clasa de izolație a motorului arată cât de cald poate lucra bobinajul: B până la 130 °C, F până la 155 °C. Ea nu spune ce temperatură poate avea aerul pe care îl muți. Aceea apare separat, când apare: Airtechnic HP 250 dă 80 °C pentru aer, iar descrierea suflantei PsAyl dă 75 °C pentru material.

Zgomot

Fișele dau zgomotul în dB, dar rar spun la ce distanță a fost măsurat, așa că cifrele nu se compară exact de la o marcă la alta. Ca ordine, în lista de mai jos fișele eMAG trec 40 dB la Turbionaire CIT 120T, 47 dB la Bahcivan și 60 dB la Corenia. Dacă ventilatorul merge lângă tine toată ziua, ia-l cu regulator și ține-l la o turație mai mică.

Reglajul turației

La forjă și la arzător vrei să dozezi aerul. Suflantele de 12 V se reglează din controlerul lor. La cele de 230 V, uită-te în fișă dacă motorul acceptă un regulator electronic: pagina modelului Bahcivan numește regulatoarele BSC-1 și BSC-2. La orice ventilator mai merge o clapetă pe tub, care strânge aerul fără să umbli la motor.

Montare: gura de refulare și sensul de rotație

Carcasa în melc are o intrare rotundă și o gură de refulare laterală. La unele modele carcasa se rotește pe suport, ca gura să stea în sus, în jos sau într-o parte; CIT 120T are pe eMAG mențiunea „poziționare multiplă”. La o piesă de schimb pentru sobă sau arzător contează și sensul de rotație: o carcasă de stânga nu intră în locul uneia de dreapta.

Ventilator centrifugal pentru forjă, arzător pe ulei ars și atelier

Ventilator pentru forjă

La o forjă, aerul ajunge printr-un tub la baza focului și trece prin stratul de cărbune sau de cocs, deci contează presiunea și reglajul, nu un debit foarte mare. Pentru o forjă mică de atelier ajunge o suflantă de 12 V sau un ventilator centrifugal mic, de 230 V, cu regulator ori cu o clapetă pe tub. Ține ventilatorul departe de foc, legat printr-un tub metalic, ca motorul să sufle aer rece și să nu se încălzească.

Ventilator pentru arzător și sobă pe ulei ars

Un arzător pe ulei ars are nevoie de aer de ardere suflat sub presiune, ca flacăra să primească destul oxigen. La un arzător sau o sobă cumpărate gata, producătorul a reglat arderea pentru ventilatorul lui, iar unul mai puternic schimbă raportul dintre aer și combustibil. De aceea, ventilatorul de schimb îl alegi după plăcuța celui vechi: tensiune, putere, turație, diametrul și lățimea rotorului, sensul de rotație și felul în care se prinde. Orice sobă pe ulei ars cere un coș de fum bun și o încăpere aerisită.

Praf, rumeguș și fum

Pentru rumeguș și praf, ventilatorul se pune după un ciclon sau după un sac de filtru, ca așchiile să nu treacă prin rotor. Fumul de sudură se scoate cu o hotă sau un braț de aspirație legat la un ventilator cu carcasă metalică, care dă aerul afară. Pentru vapori de vopsea, diluant sau benzină îți trebuie un ventilator certificat ATEX, pentru atmosfere explozive; niciuna dintre fișele de mai jos nu are această mențiune.

Ventilator centrifugal 220V: modele monofazice

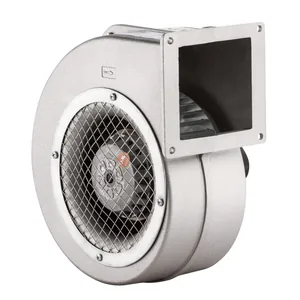

1. Bahcivan BDRAS-140-60

BDRAS-140-60 este un ventilator centrifugal de 230 V, cu carcasă din aluminiu, pentru montaj pe perete. Fișa de pe eMAG dă 485 m³/h la 2300 rpm și 47 dB, față de 60 dB la Corenia.

Descrierea trece două valori de putere, 138 și 175 W (0,61 și 0,77 A). Debitul se reglează cu un regulator electronic, BSC-1 sau BSC-2, pe care pagina îl numește fără să spună că vine în cutie.

• Tip: ventilator centrifugal (radial)
• Tensiune: 230 V
• Putere: 138/175 W
• Debit maxim: 485 m³/h
• Turație: 2300 rpm
• Zgomot: 47 dB
• Protecție: IP44
• Clasă de izolație: B
• Carcasă: aluminiu, gri
• Reglaj: cu regulator electronic BSC-1 sau BSC-2

Minusuri: fișa nu dă presiunea maximă și nici temperatura maximă a aerului, iar la data documentării magazinul partener mai avea doar ultimele 3 bucăți.

Este recomandarea noastră principală pentru un atelier mic sau o forjă alimentată de la priza de 230 V, unde vrei să reglezi aerul.

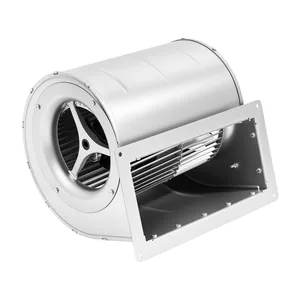

2. Corenia QRE-5025709

Corenia QRE-5025709 este un ventilator radial de 220 V, cu carcasă din oțel galvanizat și motor din cupru de 150 W. Debitul din fișă, 840 m³/h, este mai mare decât la Bahcivan.

Descrierea, tradusă automat, pomenește trei rulmenți cu bile și îl dă pentru instalații fixe în fabrici, tuneluri sau nave, nu pentru uz casnic fără o instalare potrivită. Scrie și că are nevoie de o priză standard UE și de un cablu de alimentare, fără să spună dacă acesta este inclus.

• Tip: ventilator radial
• Tensiune: 220 V
• Putere: 150 W, motor din cupru
• Debit: 840 m³/h
• Zgomot: 60 dB
• Rulmenți: trei, cu bile
• Clasă de izolație: F
• Carcasă: oțel galvanizat, argintiu
• Montare: fixă, cu găuri gata date

Minusuri: are cel mai mare zgomot declarat din listă, 60 dB, iar fișa nu dă presiunea, turația sau gradul IP; la data documentării mai erau doar ultimele 3 bucăți.

Merită luat în calcul pentru a scoate fumul și aerul cald dintr-un atelier, cu ventilatorul prins fix.

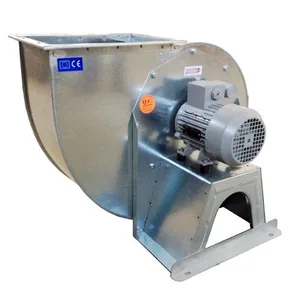

3. Airtechnic HP 250

HP 250 are cel mai mare debit din listă: este un ventilator centrifugal de presiune medie, cu transmisie directă, motor monofazic de 1,1 kW (1,5 CP) și un debit maxim de 6000 m³/h la 1450 rpm. Carcasa este din tablă galvanizată, iar diametrul din fișă este de 250 mm.

Rotorul are palete rare, orientate înapoi, pe care descrierea le dă ca ușor de curățat și greu de încărcat cu ulei, de unde recomandarea pentru bucătării profesionale. Motorul stă pe amortizoare de vibrații, iar aerul poate avea cel mult 80 °C. Potrivit paginii, garanția cere o protecție de motor, iar legarea la rețea o face un electrician.

• Tip: centrifugal de presiune medie, transmisie directă
• Tensiune: 220-230 V, monofazic
• Putere: 1100 W (1,5 CP)
• Debit maxim: 6000 m³/h
• Turație: 1450 rpm, o singură viteză
• Rotor: palete orientate înapoi
• Motor: IP55, clasă de izolație F
• Temperatură maximă de lucru: 80 °C
• Carcasă: tablă galvanizată, pe amortizoare
• Dimensiuni: 570 x 700 x 550 mm, diametru 250 mm

Minusuri: fișa nu dă zgomotul și nici presiunea, garanția cere o protecție de motor aleasă separat, iar la data documentării era ultima bucată în stoc.

Are sens într-un atelier mare sau într-o bucătărie profesională, legat la un tub de 250 mm.

Ventilator centrifugal de tubulatură

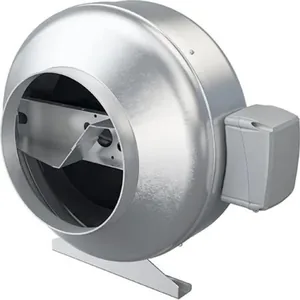

4. Ecovent MARS GDF 150

MARS GDF 150 este un ventilator centrifugal care se montează în linie, pe un tub de 150 mm. Carcasa este din oțel galvanizat, iar motorul monofazat are rotor extern și rulment cu bile.

Descrierea spune că merge la introducerea sau la evacuarea aerului, după cum îl montezi, în orice punct al traseului și în orice unghi, prins de perete sau de tavan cu suporturi. Are protecție la supraîncălzire cu repornire automată și cutie de borne rezistentă la apă.

• Tip: ventilator centrifugal de tubulatură, în linie
• Diametru tub: 150 mm
• Motor: monofazat, cu rotor extern și rulment cu bile
• Rotor: centrifugal, cu palete curbate
• Funcționare: introducere sau evacuare, după montaj
• Protecție: la supraîncălzire, cu repornire automată
• Grad de protecție: IPX4 pentru partea electrică, IP44 pentru motor
• Carcasă: oțel galvanizat
• Montare: în orice unghi, pe perete sau tavan, cu suporturi

Minusuri: pagina eMAG se contrazice la debit: denumirea dă 550 m³/h, iar tabelul de specificații 340 m³/h. Fișa nu dă nici puterea motorului.

E pentru cine are un traseu de tub de 150 mm, într-un atelier sau un spațiu comercial, și vrea ventilatorul ascuns pe tub.

Ventilator centrifugal industrial trifazic

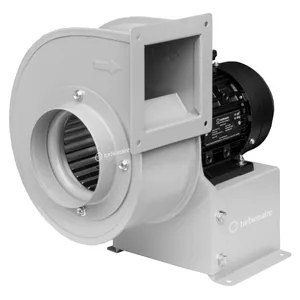

5. Turbionaire CIT 120T

CIT 120T este un ventilator centrifugal industrial cu carcasă în formă de melc, din metal vopsit epoxidic, și rotor din oțel galvanizat cu palete curbate înainte. Este trifazic: fișa de pe eMAG trece alimentare la 380 V, deci îl legi doar la o rețea trifazică.

Denumirea produsului dă 824 m³/h și o presiune maximă de 404 Pa, singura cifră de presiune din această selecție. Motorul are 2 poli și protecție la supraîncălzire. Se montează pe perete, pe tubulatură sau pe acoperiș, cu suportul de fixare, iar manualul de instalare vine în pachet.

• Tip: centrifugal, carcasă melc
• Alimentare: 380 V, trifazic
• Putere: 63 W
• Debit: 824 m³/h (denumire)
• Presiune maximă: 404 Pa (denumire)
• Turație: 2850 rpm, 2 poli
• Zgomot: 40 dB (fișa eMAG)
• Protecție: IP55, protecție la supraîncălzire
• Clasă de izolație: F
• Greutate: 9,41 kg

Minusuri: nu merge la priza de casă, pentru că cere rețea trifazică de 380 V, iar fișa nu spune la ce distanță a fost măsurat zgomotul de 40 dB.

Locul lui este într-o hală, un depozit sau un atelier cu tablou trifazic, unde aerul trece printr-un tub cu coturi.

Ventilator suflantă 12V pentru forjă, grătar și arzător

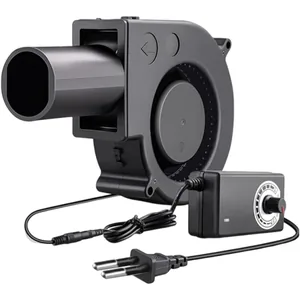

6. PsAyl suflantă 12V 3000 rpm

Este o suflantă radială mică, de 12 V, cu motor fără perii și rotor de 97 mm din plastic PBT. Descrierea o recomandă pentru grătare cu cărbuni, sobe pe lemne, șeminee și aprinderea focului, iar viteza se reglează continuu.

Materialul rezistă, potrivit descrierii, între -10 °C și 75 °C, deci suflanta trebuie să tragă aer rece, nu gaze calde. Se leagă la priză printr-o sursă de alimentare. La data documentării avea pe eMAG nota 4 din 2 recenzii, iar unul dintre cei doi cumpărători scrie că își face treaba la un arzător cu ulei ars.

• Tip: suflantă radială (ventilator tip turbină)
• Tensiune: 12 V, cu alimentare de la rețea
• Motor: fără perii
• Turație: 3000 rpm
• Rotor: 97 mm, plastic PBT
• Temperatură suportată de material: între -10 °C și 75 °C
• Rulmenți: dubli, cu bile
• Reglaj: turație variabilă
• Dimensiuni: 15 x 9,4 x 3,2 cm (denumire)

Minusuri: fișa nu dă debitul și nici presiunea, iar descrierea se contrazice la diametru (97 mm într-un loc, 120 mm în altul).

Este de luat pentru o forjă mică, un grătar sau un arzător mic, unde vrei să dozezi fin aerul.

Întrebări frecvente despre ventilatorul centrifugal

Care este diferența dintre un ventilator centrifugal și unul axial?

Axialul împinge aerul pe direcția axului, cu o elice, și dă mult aer la presiune mică; un ventilator de cameră obișnuit este axial. Centrifugalul aruncă aerul spre margine și îl scoate în unghi drept, cu presiune mai mare, deci își ține mai bine debitul pe un tub lung, printr-un filtru sau printr-un strat de cărbune.

Radial, turbină, suflantă, sirocou: e același lucru?

În magazine, în mare, da: toate sunt ventilatoare centrifugale. „Radial” este numele tehnic, „turbină” și „suflantă” apar mai ales la modelele mici, iar „sirocou” este rotorul cu multe palete curbate înainte. Cuvântul „suflantă” înseamnă însă și aparatul de mână pentru frunze sau praf, care este o unealtă, nu un ventilator de montat într-o instalație.

Pot lega un ventilator trifazic la priza de 220 V?

Direct, nu. Un model ca Turbionaire CIT 120T, cu alimentare la 380 V, are nevoie de rețea trifazică. Unele motoare trifazice mici pot merge de la priză printr-un convertizor de frecvență cu intrare monofazică, dacă bobinajul permite legarea la 230 V, dar alegerea și legarea le face un electrician. Dacă ai doar monofazic, ia de la început un model de 220-230 V.

Ce ventilator pun la o sobă sau la un arzător pe ulei ars?

La un arzător cumpărat gata, ia ventilatorul recomandat de producător sau unul cu aceleași date ca pe plăcuța celui vechi. La un arzător mic, o suflantă de 12 V cu reglaj, ca PsAyl, îți dă control fin asupra aerului, cu condiția să stea departe de flacără.

Ce ventilator centrifugal se pune la baie?

Pentru baie există ventilatoare centrifugale mici, de 100 mm, făcute pentru un tub lung sau cu coturi, cu timer ori cu senzor de umiditate. Le găsești în ghidul despre ventilatorul de baie, iar diametrul îl alegi după ghidul pentru ventilatoare de 100, 110 sau 125 mm. Modelele industriale de mai sus nu sunt făcute pentru o baie de apartament.

Ventilator centrifugal: ce alegi, pe scurt

Pentru un atelier cu priză de 230 V, Bahcivan BDRAS-140-60 are debitul, zgomotul, gradul IP și reglajul de turație trecute în fișă. Dacă îți trebuie mai mult aer, Corenia QRE-5025709 mută 840 m³/h, iar pentru un atelier mare sau o bucătărie profesională Airtechnic HP 250 ajunge la 6000 m³/h. Pe un tub de 150 mm se montează Ecovent MARS GDF 150, iar cu rețea trifazică Turbionaire CIT 120T este singurul model din listă cu presiunea trecută în denumire. Pentru o forjă mică, un grătar sau un arzător mic, suflanta PsAyl de 12 V se reglează cel mai ușor. Celelalte ghiduri despre ventilatoare sunt în categoria Ventilație.
